Die neue Smart Wiring Application: Schaltschränke leichter verdrahten

Die Verdrahtung eines Schaltschranks benötigt viel Zeit und Know-how. EPLAN macht den Prozess jetzt spielend leicht: Auf der Hannover Messe wird die Smart Wiring Application vorgestellt. Die Software visualisiert die Verdrahtung und stellt sämtliche Daten für die Fertigung in 100% digitaler Form bereit. Vorteil: Das steuerungstechnische Wissen steckt künftig im System. Anwender profitieren von erheblicher Zeitersparnis bei Last-Minute-Änderungen, da die Software den teils aufwändigen Projektvergleich übernimmt. Monheim, 04. März 2016 – Smart Wiring Application; schon der Name verrät, was hinter der neuen Software steckt: Mehr Einfachheit im gesamten Prozess der Schaltschrankverdrahtung. EPLAN präsentiert die neue Lösung zur Hannover Messe. Ob Quelle-/Ziel-Beschreibung, Anschlusspunktbezeichnung, Querschnitt, Farbe, Drahtlänge, Endbehandlung oder exakte Verlegewege: Alle notwendigen Informationen zur Verdrahtung wie auch die Engineering-Daten des Montageaufbaus im Schaltschrank werden in 100% digitaler Form für die Fertigung bereitgestellt und visualisiert. Vorteil: Die zeitaufwändige, fehleranfällige und großes Know-how verlangende Verdrahtung auf Basis des Schaltplans entfällt. Die digitale Darstellung der Smart Wiring Application referenziert dabei auf das 3D-Layout des virtuellen Modells in EPLAN Pro Panel. Aber auch ohne ein 3D-Layout lässt sich die neue Applikation produktivitätssteigernd einsetzen. So können beispielsweise Excel-Listen mit allen erforderlichen Verbindungsinformationen eingelesen werden. Zwar entfällt ohne 3D-Layout die Visualisierung der Verlegewege und Montageschritte – jedoch die schrittweise Abarbeitung und auch der Vergleich verschiedener Verbindungslisten bei Last-Minute-Änderungen bleiben bestehen. Der Werker hat zu jedem Zeitpunkt klare Informationen darüber, wie weit die Verdrahtung insgesamt fortgeschritten ist, was noch verdrahtet werden muss und welche Änderungen er bei Bedarf wie durchzuführen hat. Mit Erscheinen der EPLAN Plattform 2.6 im September 2016 wird die Smart Wiring Application verfügbar sein.

Systemgeführte Anwendung

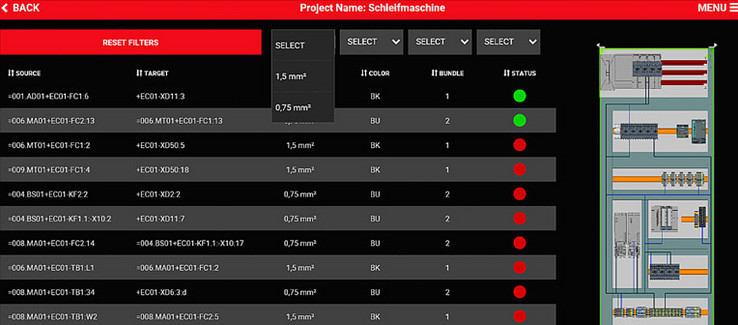

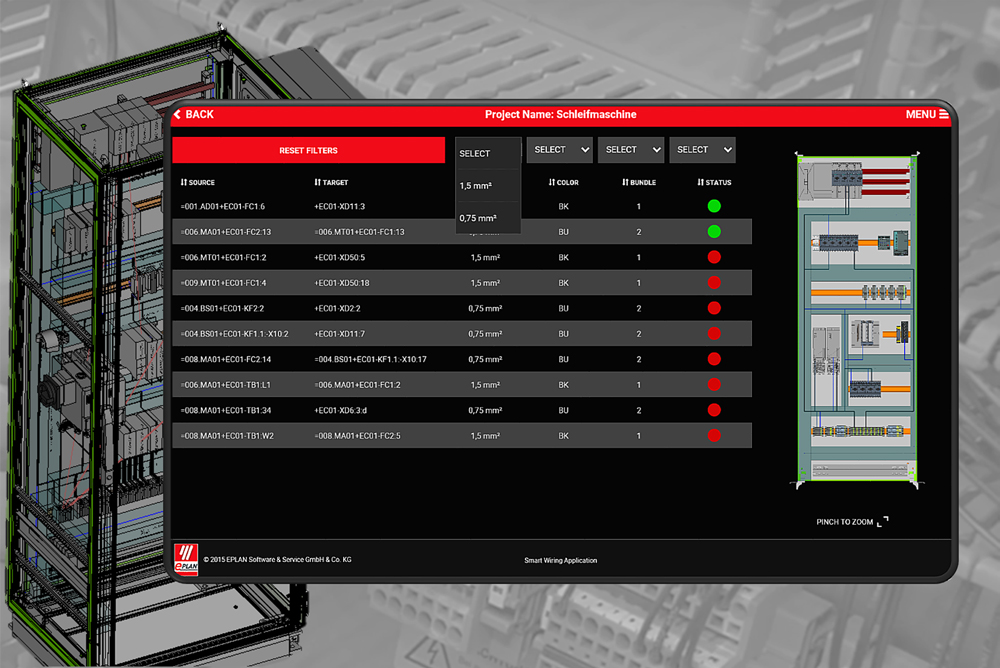

Ein einfach gestaltetes Menü beschreibt jede einzelne Verbindung. Ergänzt wird diese Information um die Visualisierung der Betriebsmittel inklusive Anschlusspunkte sowie der geplanten Verlegewege der Drähte im Schaltschrank. Die Software gibt Auskunft über den erforderlichen Durchmesser eines Drahtes, die zu verwendende Farbe wie über die definierte Endbehandlung – beispielsweise gecrimpt oder ultraschallgeschweißt. Auch die Zugehörigkeit zu einem Bündel wird exakt angezeigt. Damit ist jede Verbindung und auch jeder Arbeitsschritt nachvollziehbar. Sobald eine Verbindung fertig verdrahtet ist, wird sie im Ampelprinzip auf Grün gesetzt. Im Fall von mehreren Arbeitssschichten ist dies eine erhebliche Erleichterung. Der Kollege kann exakt dort weitermachen, wo sein Vorgänger in der Verdrahtung aufgehört hat.

Schneller Prozess in letzter Minute

Auch bei Last-Minute-Änderungen spielt die Smart Wiring Application ihre Stärke aus. Die Änderungen werden einfach in EPLAN Pro Panel erfasst und aktualisiert. Über die Smart Wiring Application lassen sich beide Projektzustände gegeneinander vergleichen und die Software dokumentiert alle Änderungen. Das spart enorme Zeit im Vergleich zum manuellen Prozess. Die Software zeigt alle obsoleten, alle bereits verdrahteten, jedoch zu entfernenden wie auch zusätzliche Verbindungen an. Vorbei ist die Zeit des Suchens und Überlegens, wie sich eine Änderung im gesamten Verdrahtungs- und Fertigungsprozess auswirkt.

Hintergrund

Je nach Schaltschrankapplikation liegen bis zu 43% der Arbeitszeit im Schaltschrankbau im Bereich Verdrahtung. Dieser Prozess ist also sehr zeitaufwändig und verlangt ernormes Fachwissen. Was muss wie in welcher Form verdrahtet werden und wie werden die erforderlichen Drähte optimal verlegt? Fragen, die in der Steuerungstechnik häufig anhand des Schaltplans beantwortet werden müssen. Der Schaltplan ist die Grundlage für die Verdrahtung des Schranks mit der Konsequenz, dass hochqualifizierte Fachleute hunderte von Schaltplanseiten wälzen, und Seite für Seite zur Konfektionierung und Installation der Verdrahtung abarbeiten. Eindeutigkeit in der Umsetzung ist dabei nicht immer gegeben. Diese Zeit kann mit der Smart Wiring Applikation erheblich produktiver genutzt werden.

Die Vorteile der Smart Wiring Application

• Durchgängiger Workflow von Kundenanforderung über Engineering bis Fertigung und Test
• 100% digitale Daten
• Verdrahtung ohne Stromlaufpläne
• Perfekte Visualisierung
• Schritt-für-Schritt Anleitung für den Verdrahter
• Projektvergleich bei Last-Minute-Änderungen
• Protokollierung des Verdrahtungsstatus
• Bessere Skalierbarkeit der Auslastung
