Die neue EPLAN Version 2025 unterstützt Nutzer mit der neuen Makro-Vorschau in der Artikelverwaltung. Hier stehen, zusätzlich zu den bereits in der aktuellen Version bereitgestellten Bildern, weitere Artikelinformationen wie das 2D-Modell, der 3D-Schaltschrankaufbau oder auch das Schaltplanmakro zur Verfügung. Für Elektrokonstrukteure wird ohne Umwege über die Eigenschaften auf einen Blick ersichtlich, welche Daten und Makros definiert sind, zum Beispiel für einen Motor.

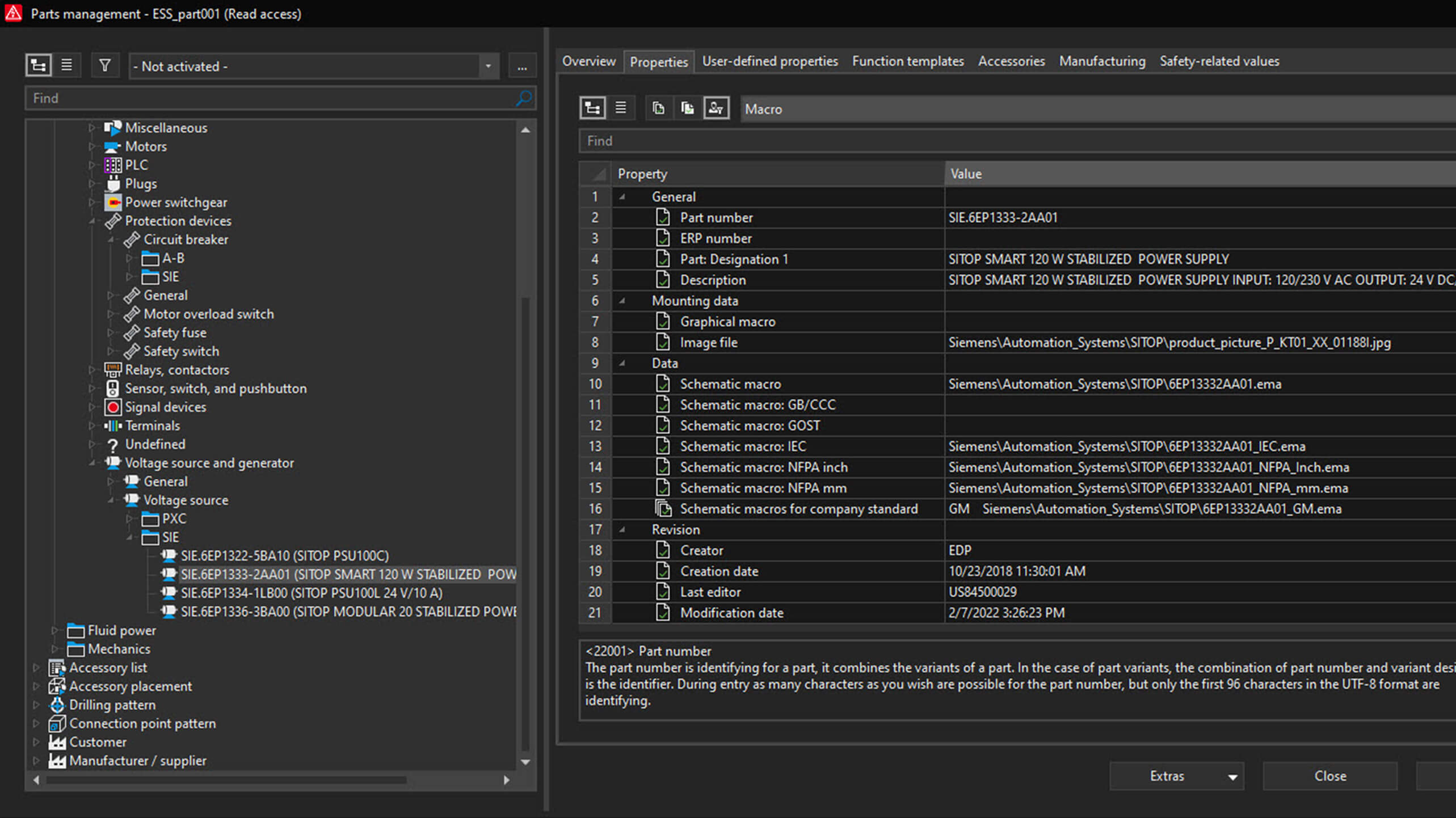

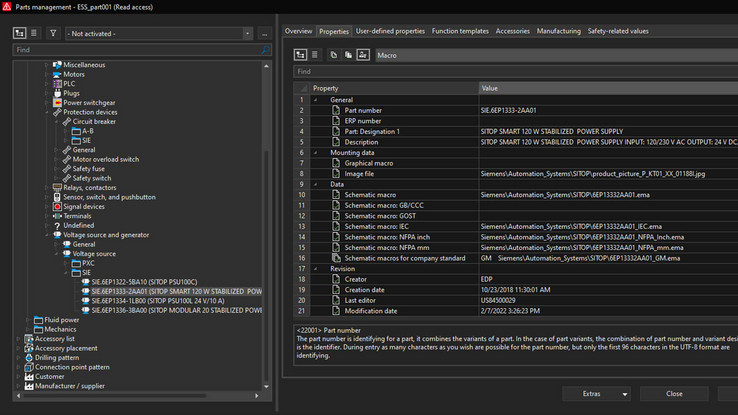

Kennen Sie das? Bauteile unterschiedlichen Typs wie Kabel, Adern oder Klemmen haben unterschiedliche Eigenschaften, die das Bauteil definieren und die Sie für die Projektierung benötigen. In der EPLAN Version 2025 stehen Ihnen diese bauteilspezifischen Eigenschaften sofort zur Verfügung, wenn Sie auf das Bauteil klicken – nicht nur in der Eigenschaftsübersicht, sondern auch in der Artikelverwaltung. Dabei sind die angezeigten Informationen durchgängig konfigurierbar und lassen sich für jeden Bauteiltyp individuell definieren.

In der EPLAN Version 2025 steht ein neuer PDF-Kommentar-Navigator in der Ribbonbar zur Verfügung und erleichtert Konstrukteuren die Zusammenarbeit und Vornahme von Korrekturen im Schaltplan. Nutzer des Collaboration-Elements profitieren darüber hinaus von zusätzlichen Erweiterungen des Kommentar-Navigators. Hierzu zählen die Möglichkeit der Erstellung eigener Kommentare, To-Do-Listen oder Statusinformationen. Tipp: Mit EPLAN eVIEW realisieren Sie eine unbegrenzte und Cloud-basierte Kollaboration inklusive umfangreicher Red- und Greenlining-Funktionalität.

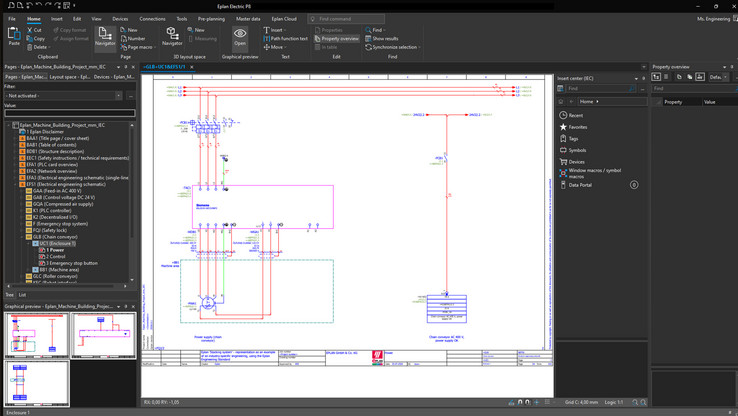

Mit der EPLAN Version 2025 bringen Sie mehr Farbe in Ihre Pläne – durch kontextbezogene Bilder oder QR-Codes, die Sie mit Symbolen verknüpfen und direkt daran platzieren können. Durch die Verknüpfung passt sich das Bild automatisch bei Änderungen im Schaltplan an. Zudem bieten Ihnen verknüpfte QR-Codes deutlich mehr Datentiefe: Durch einfaches „abscannen“ gelangen Sie direkt zur Installationsanweisung oder Instandhaltungsinformation. So werden Ihre Schaltpläne für nachfolgende Bereiche schneller verständlich und die Fertigung, Inbetriebnahme und der Service handlungsschneller in der Realisierung ihrer Aufgaben.

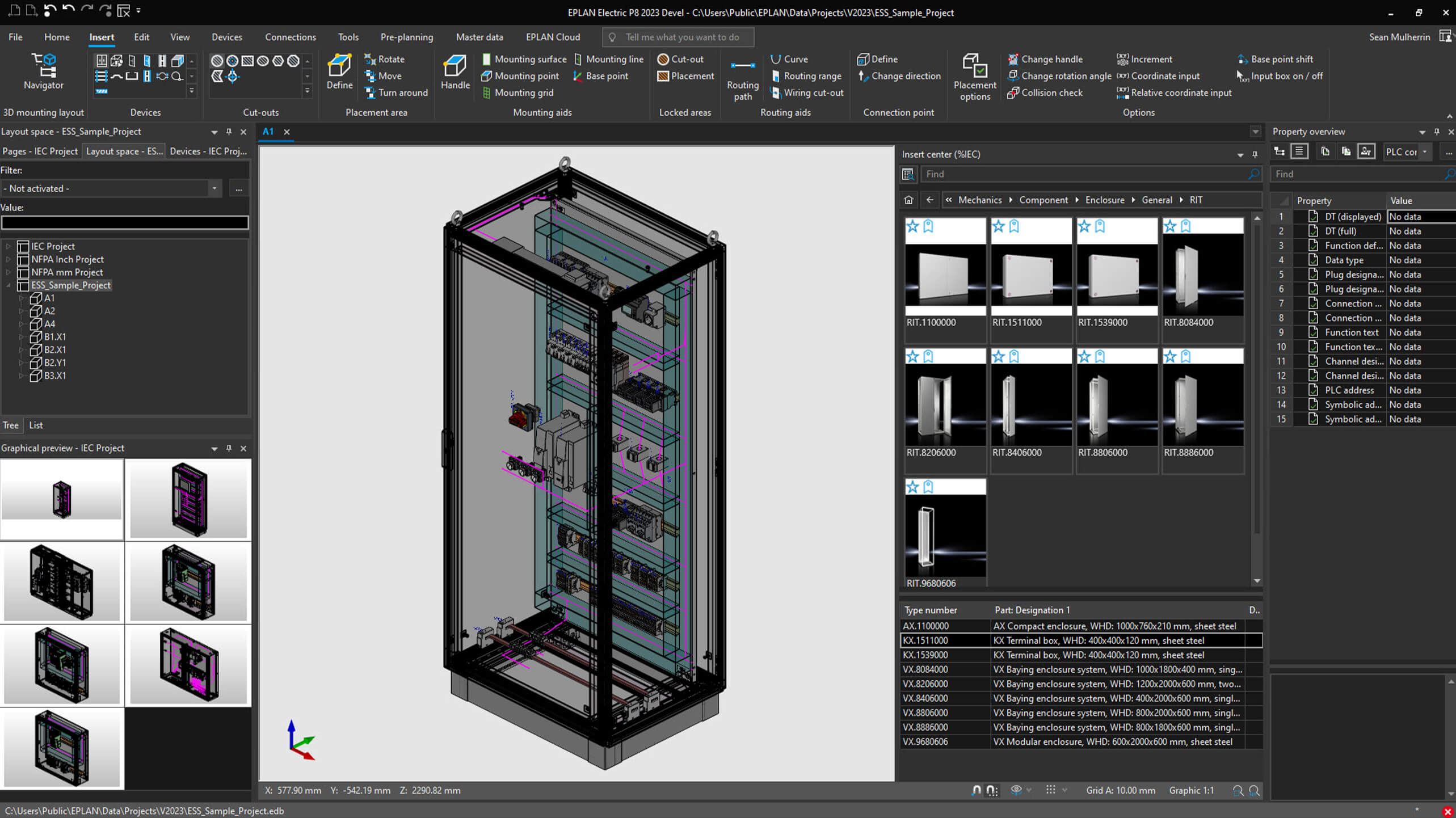

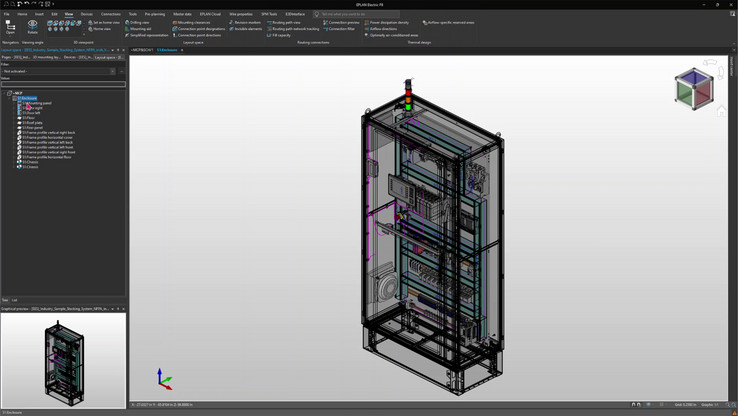

Abhängigkeiten zwischen Kabeln und Bauteilen wie zum Beispiel Stromwandlern werden in der neuen Version von EPLAN Electric P8 automatisch dargestellt und in Verbindungs- oder Verdrahtungslisten übernommen. In der Fertigung können so zeitaufwendige Korrekturschleifen aufgrund fehlender Kabel vermieden werden. Die Mechanische Kabel-Durchführung steht zudem für den Schaltschrankaufbau in EPLAN Pro Panel zur Verfügung. Die Software erkennt automatisch die Abhängigkeit zwischen Bauteil und Kabel und routet das Kabel ohne manuelle Handgriffe durch das Bauteil.

Vorkonfektionierte Kabel in EPLAN Electric P8 richtig definieren und mit EPLAN Cable proD virtuell exakt verkabeln

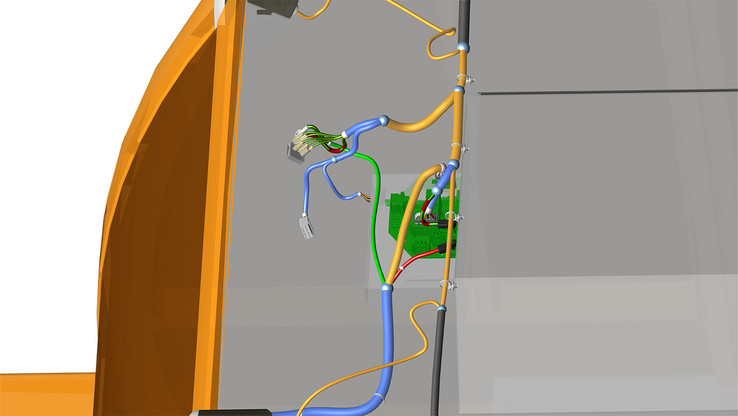

Für die Maschinenverkabelung sind vorkonfektionierte Kabel das Mittel der Wahl. Die Herausforderung besteht in der richtigen Definition im Schaltplan sowie in der Ermittlung der korrekten Kabellängen. Für beides hat EPLAN mit der kommenden Version eine effiziente Lösung gefunden: Erweiterungen im EPLAN Electric P8 im Zusammenspiel mit dem neuen EPLAN Cable proD machen die Maschinenverkabelung zum Kinderspiel. Die ab Sommer verfügbare Produktneuheit EPLAN Cable proD dient dabei als Schnittstelle zwischen den 3D-Modellen aus MCAD-Systemen und den richtigen Kabelinformationen aus EPLAN Electric P8. So können Kabel exakt definiert, geroutet und in den richtigen Längen bestellt werden.
